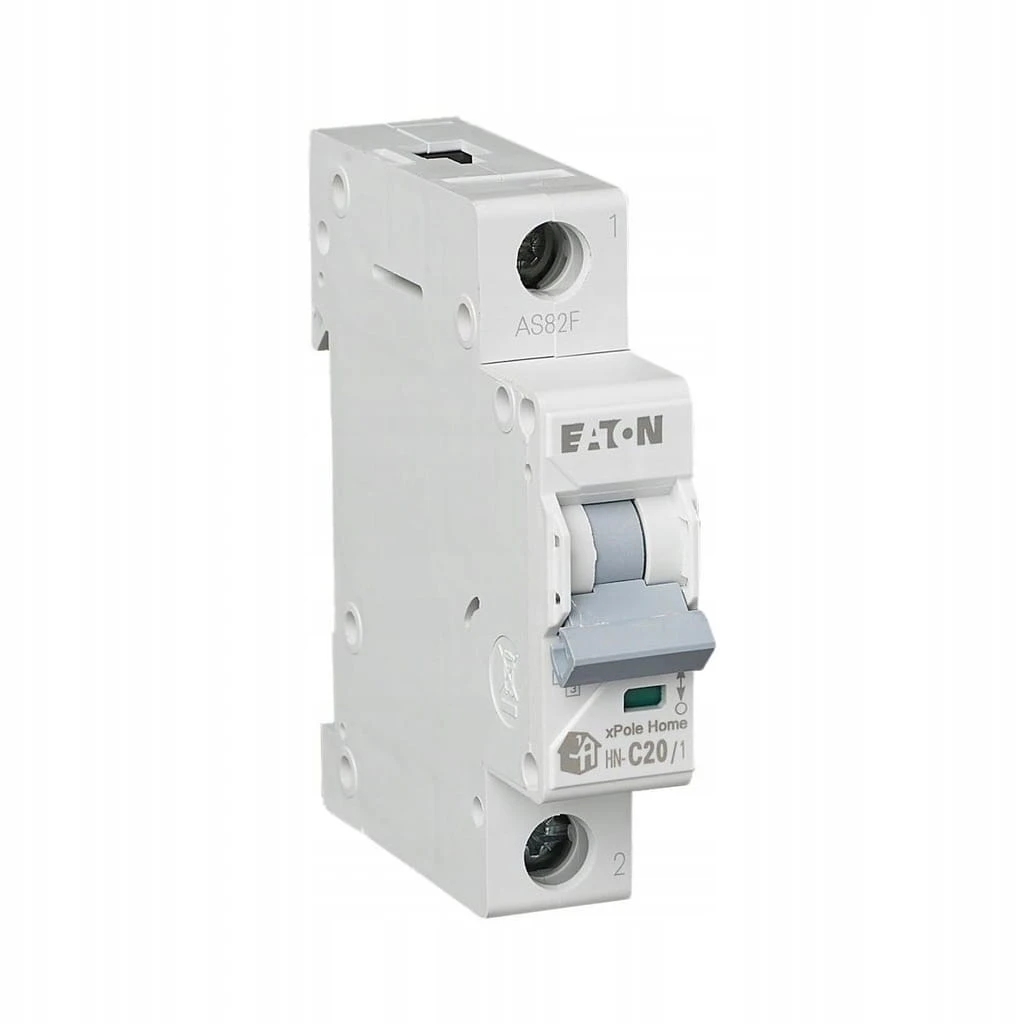

Wyłącznik nadprądowy C20 1P 20A – skuteczna ochrona instalacji elektrycznej

Wyłącznik nadprądowy C20 1-biegunowy to niezawodne zabezpieczenie instalacji elektrycznych przed przeciążeniem i zwarciem. Dzięki charakterystyce wyzwalania C doskonale sprawdza się w obwodach z urządzeniami o wyższym prądzie rozruchowym, takich jak elektronarzędzia, silniki, urządzenia warsztatowe czy instalacje przemysłowe.

Prąd znamionowy 20A oraz zwarciowa zdolność łączeniowa 6kA zapewniają skuteczną ochronę zarówno instalacji domowych, jak i komercyjnych. Kompaktowa szerokość 1 modułu pozwala zaoszczędzić miejsce w rozdzielnicy, co jest szczególnie ważne przy rozbudowanych instalacjach elektrycznych.

Wyłącznik przeznaczony jest do montażu podtynkowego i współpracuje z instalacjami AC 230V. Solidna konstrukcja gwarantuje wysoką trwałość – wytrzymałość elektryczna do 10 000 operacji oraz mechaniczna do 20 000 operacji przekładają się na długą i bezawaryjną pracę.

Możliwość plombowania w pozycji ZAŁ/WYŁ zwiększa bezpieczeństwo i kontrolę nad instalacją, co jest istotne w obiektach technicznych oraz komercyjnych.

Najważniejsze korzyści

• wyłącznik nadprądowy C20 – idealny do obwodów o wyższym prądzie rozruchowym
• zabezpieczenie 6kA – skuteczna ochrona przed zwarciem i przeciążeniem
• kompaktowy 1 moduł – oszczędność miejsca w rozdzielnicy
• wysoka trwałość mechaniczna i elektryczna – niezawodna praca przez lata
• możliwość plombowania – większe bezpieczeństwo instalacji
• montaż podtynkowy – uniwersalne zastosowanie w instalacjach elektrycznych

Dane techniczne

• Typ produktu: wyłącznik nadprądowy
• Charakterystyka wyzwalania: C
• Liczba biegunów: 1P
• Prąd znamionowy: 20 A
• Napięcie znamionowe: 230 V AC
• Napięcie izolacji Ui: 440 V
• Częstotliwość: 50–60 Hz
• Zwarciowa zdolność łączeniowa Icn: 6 kA
• Znamionowe napięcie udarowe Uimp: 4 kV
• Stopień ochrony: IP20
• Klasa ograniczenia energii: 3
• Kategoria przepięcia: 3
• Stopień zanieczyszczenia: 3
• Szerokość: 1 moduł
• Głębokość wbudowania: 44 mm

Zaciski i przewody

• Przekrój przewodu jednodrutowego: 1–25 mm²
• Przekrój przewodu wielożyłowego: 1–25 mm²
• Maksymalny przekrój zacisków: 25 mm²

Warunki pracy

• Temperatura pracy: od -25°C do +75°C
• Praca z napięciem DC: do 48V DC

Trwałość

• Wytrzymałość elektryczna: do 10 000 operacji
• Wytrzymałość mechaniczna: do 20 000 operacji

Zastosowanie

Wyłącznik nadprądowy C20 sprawdzi się w:

• instalacjach elektrycznych domowych i przemysłowych
• zabezpieczeniu obwodów gniazd i urządzeń
• warsztatach i halach produkcyjnych
• rozdzielnicach elektrycznych
• instalacjach z urządzeniami o wyższym prądzie rozruchowym
