Sklep LUX-SKŁAD oferuje:

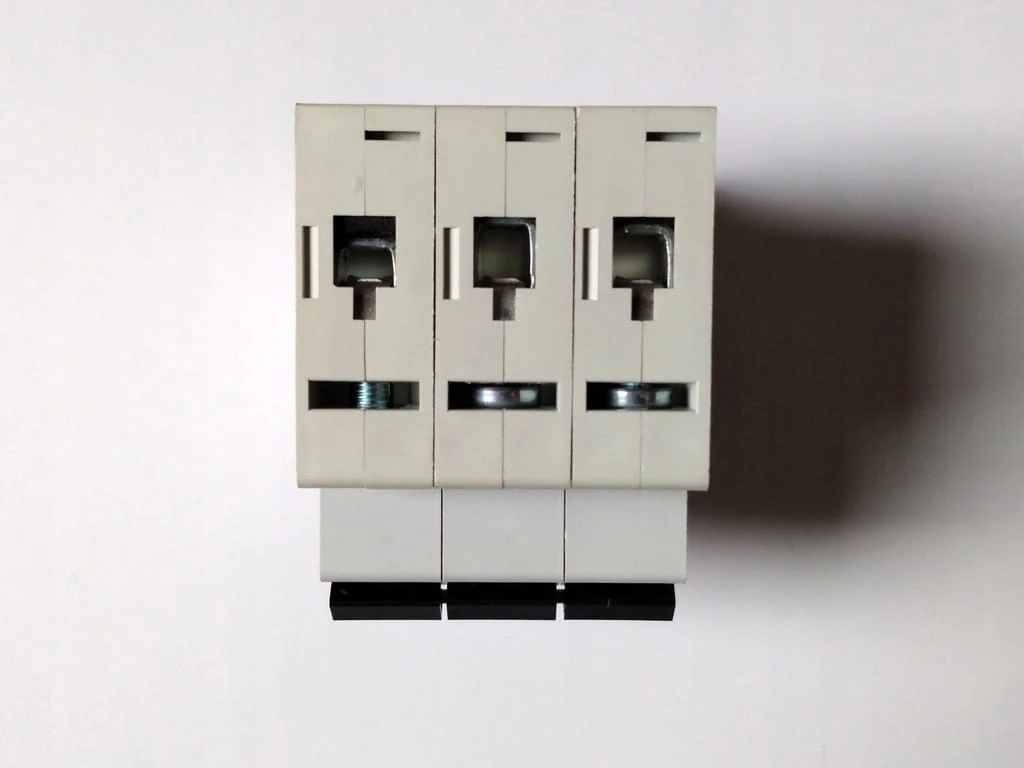

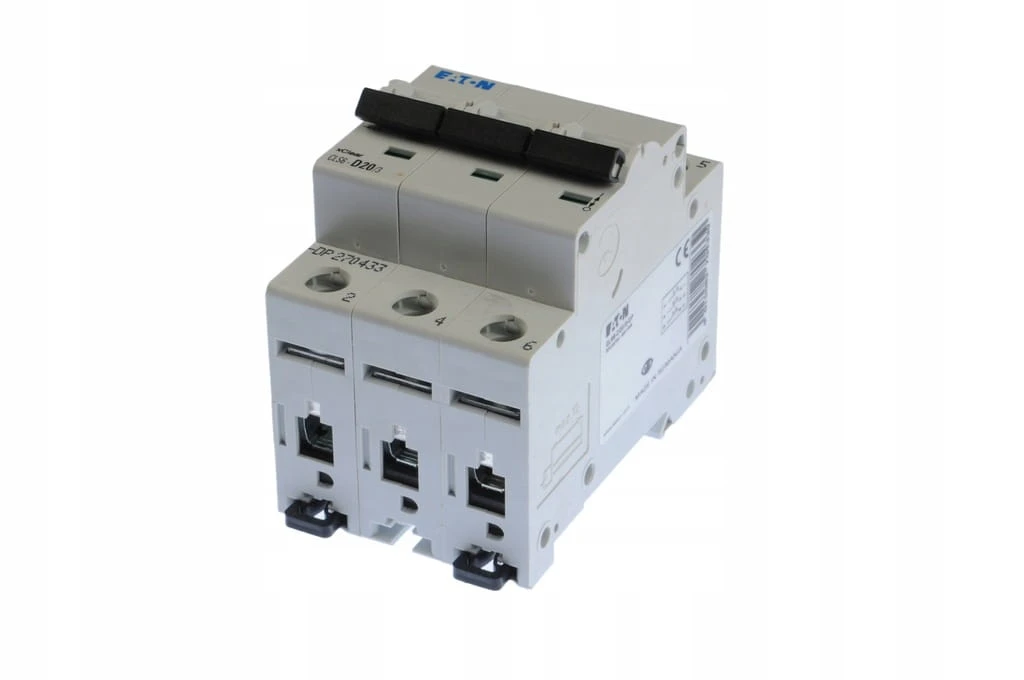

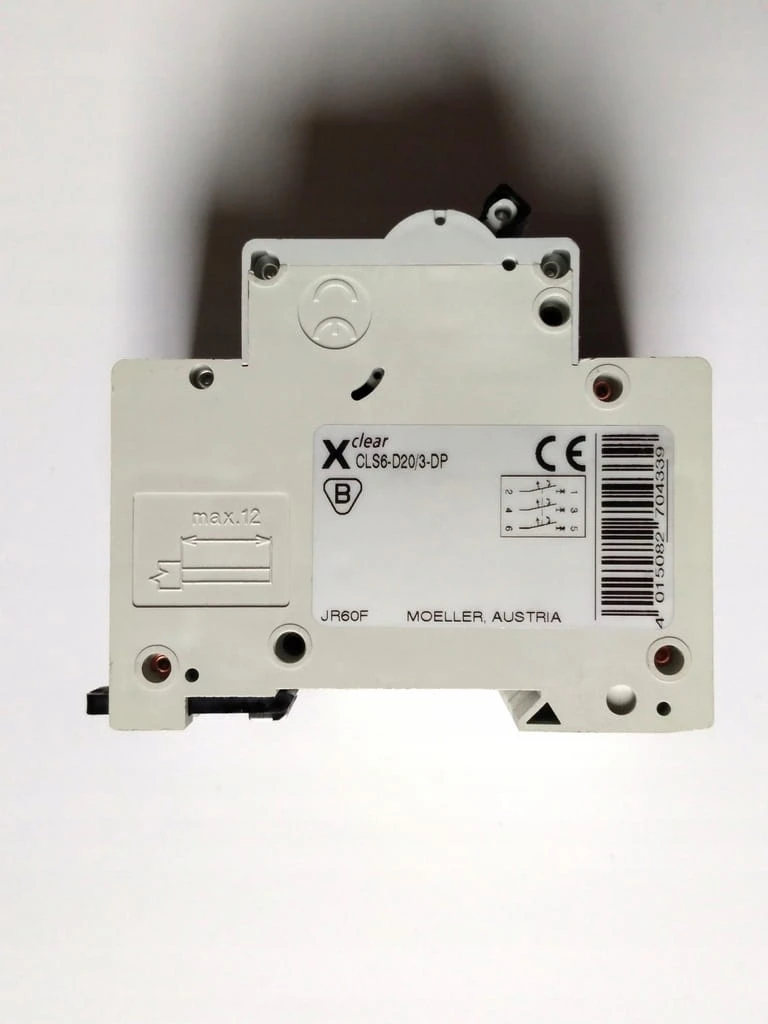

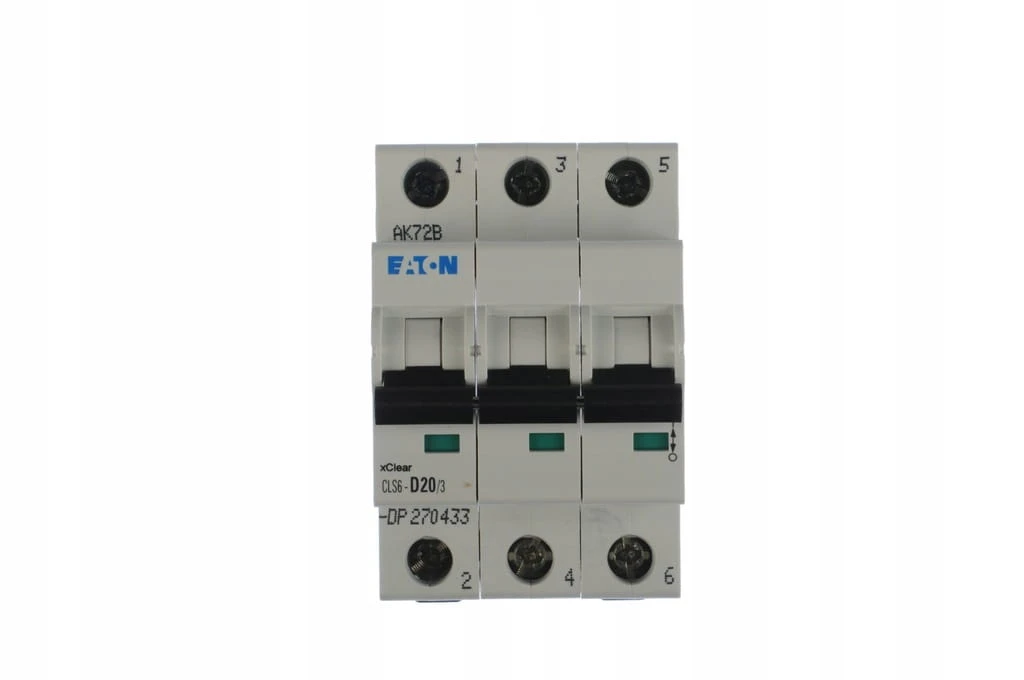

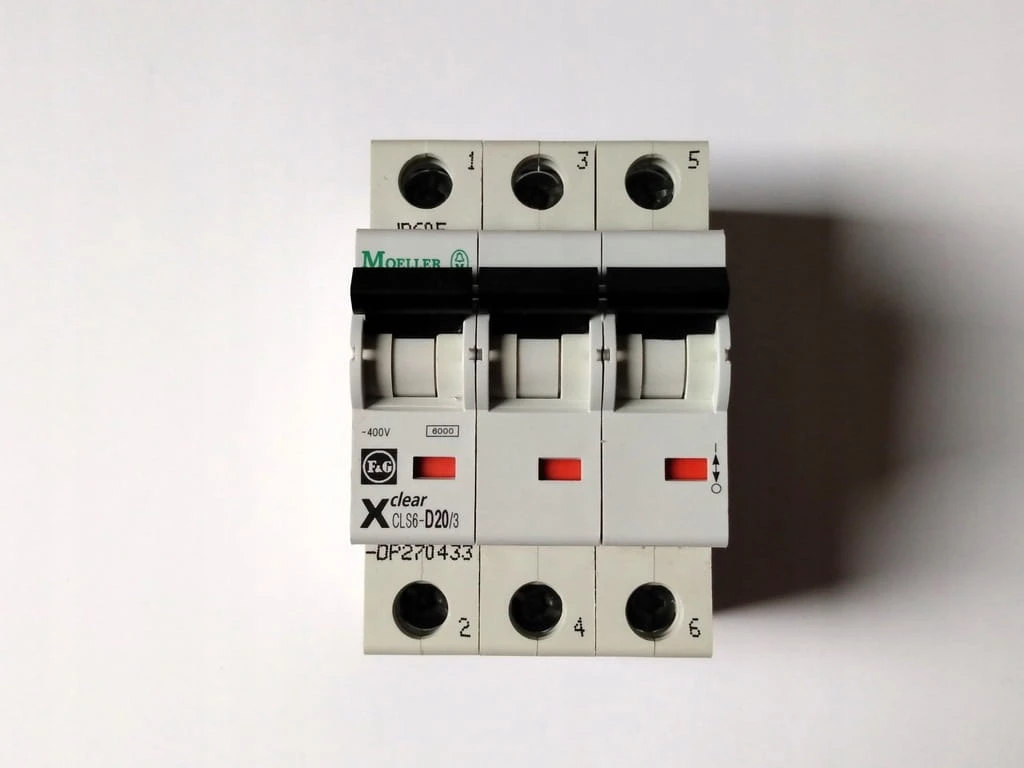

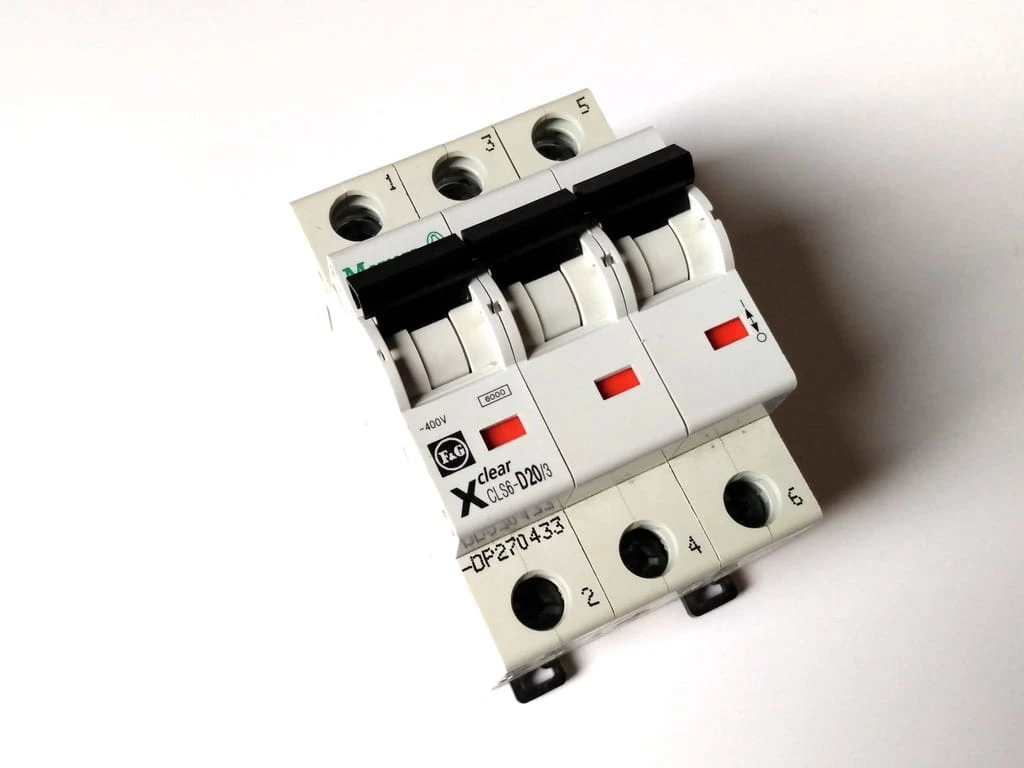

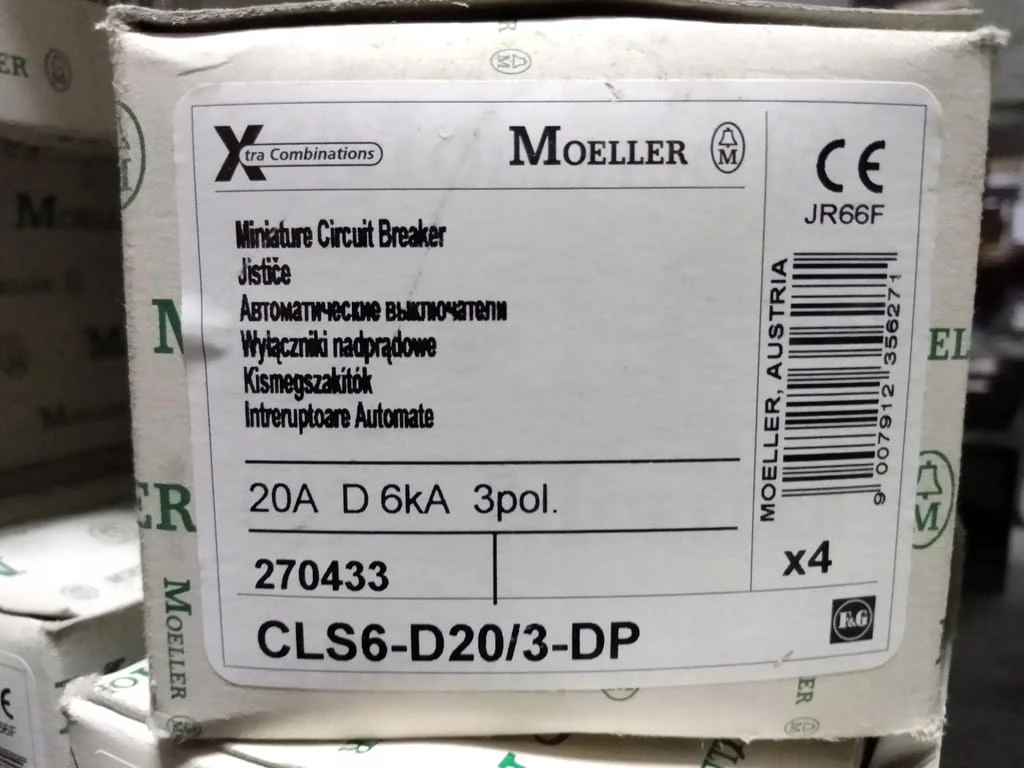

Wyłącznik nadprądowy 3P

D 20A 6kA

CLS6-D20/3-DP

270433 JR60F

DANE TECHNICZNE

Klasyfikacje produktu

Kategoria Aparatura Modułowa, Wyłączniki Nadprądowe, Wyłączniki Nadprądowe 6ka

SeriaCLS6 Typ produktu WYŁĄCZNIK System

Opis produktu

ETIM - Dane techniczne i atrybuty

Charakterystyka wyzwalania: D

Częstotliwość:50 Hz

Do instalacji podtynkowych: nie

Głębokość wbudowania:70.5 mm

Jednocześnie rozłączany biegun N:nie

Kategoria przepięcia:3

Klasa ograniczenia energii:3

Liczba biegunów:3

Liczba biegunów (całkowita):3

Możliwość dodatkowego wyposażenia: tak

Napięcie znamionowe:400 V

Napięcie znamionowe izolacji Ui:440 V

Prąd znamionowy:20 A

Przekrój przyłączanego przewodu jednodrutowego:1 ... 25 mm²

Przekrój przyłączanego przewodu wielożyłowego:1 ... 25 mm²

Rodzaj napięcia: AC

Stopień ochrony (IP):IP20

Stopień zanieczyszczenia:2

Szerokość wyrażona liczbą modułów:3

Temperatura otoczenia w warunkach pracy:-25 ... 55 °C

Zakres częstotliwości:50 ... 60 Hz

Znamionowa zdolność łączeniowa zgodnie z EN 60898:6 kA

Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V:6 kA

Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V:6 kA

Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V:0 kA

Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V:0 kA

Znamionowa zwarciowa zdolność łączeniowa wg EN 60898:6.0 kA

Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2:0 kA

Znamionowe napięcie udarowe wytrzymywane Uimp:4 kV

Atesty i certyfikaty

• Certyfikat bezpieczeństwa CLS (new)1
• Certyfikat bezpieczeństwa CLS (new)2
• Deklaracja zgodności CLSx-xxx
• Deklaracja zgodności cls_ce
• Deklaracja zgodności CLS6-CE_EN
• Deklaracja zgodności CLS6-CE-PL-2014

Informacje handlowe

Znamionowa zwarciowa zdolność łączeniowa 6 kA wg. IEC/EN 60898-1

wysoka selektywność w stosunku do poprzedzającego zabezpieczenia topikowego dzięki niewielkiej energii przepuszczanej

możliwość oszynowania od góry i od dołu

możliwość podłączenia zasilania od góry i od dołu

możliwość podłączenia do 48 VDC na biegun

spełniają wymagania koordynacji izolacji, odstęp zestyków >= 4mm

bogaty osprzęt dodatkowy

wskaźnik położenia zestyków
