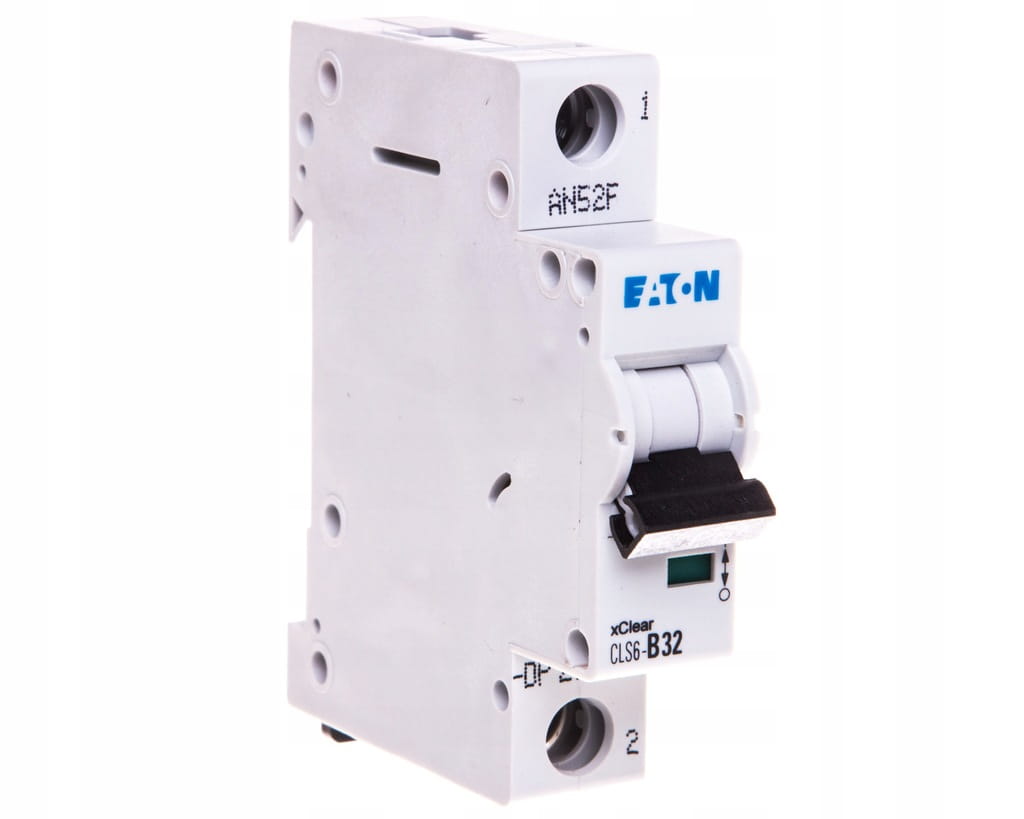

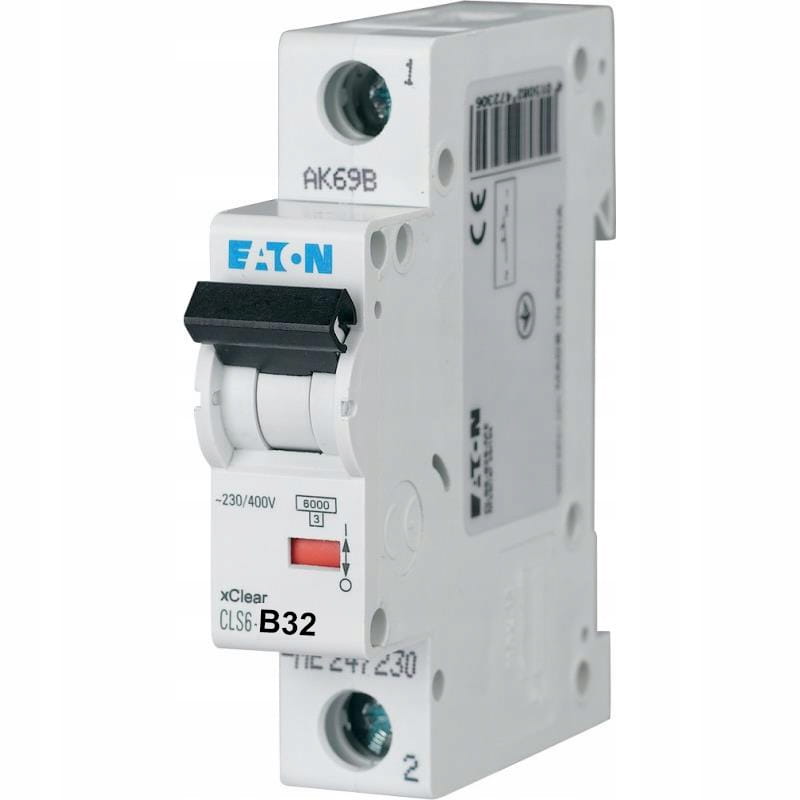

WYŁĄCZNIK NADPRĄDOWY EATON B32A 1P HN B32/1

Wyłączniki nadprądowe CLS6

Znamionowa zwarciowa zdolność łączeniowa 6 kA wg IEC/EN 60898

Dopasowane są konturem oraz wyglądem zewnętrznym do wyłączników różnicowoprądowych serii CFI6, CKN6

Wysoka selektywność w stosunku do poprzedzającego zabezpieczenia topikowego dzięki niewielkiej energii przepuszczanej

Zaciski przyłączeniowe windowe: górne i dolne

Możliwość oszynowania z góry i z dołu

Możliwość zamocowania styków pomocniczych Z-AHK i Z-NHK z lewej strony

Możliwość dobudowy z boku wyzwalacza wzrostowego Z-ASA /.i wyzwalacza podnapięciowego Z-USA /.

Spełniają wymagania koordynacji izolacji, odstęp zestyków > 4 mm, dla pewniejszego elektrycznego rozłączenia

Podłączenie zasilania dowolne (z góry lub z dołu)

Maksymalne napięcie stałe do 48 V DC (na bieg.) dla CLS6

Na wyższe napięcie stałe używać CLS6-DC

Znamionowe napięcie stałe dla CLS6-DC 250 V (na bieg.), = 4 ms

Znamionowa zwarciowa zdolność łączeniowa 6 kA wg. IEC/EN60947-2

Możliwość równoległego podłączenia przewodów oraz szyny fazowej

Dane techniczne:

Typ: CLS6-B32/1

Prąd znamionowy: 32A

Napięcie znamionowe: 230/400V AC

Prąd zwarciowy: 6kA

Charakterystyka: B

Stopień ochrony : IP20

Ilość biegunów: 1P

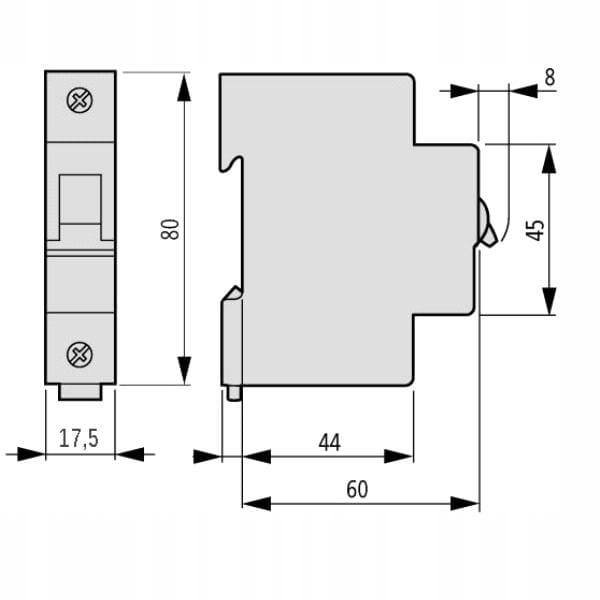

Szerokość:17,5 mm (1 mod.)

Przekrój przewodów przyłączeniowych:1-25mm2

Montaż:szyna TS35 mm
