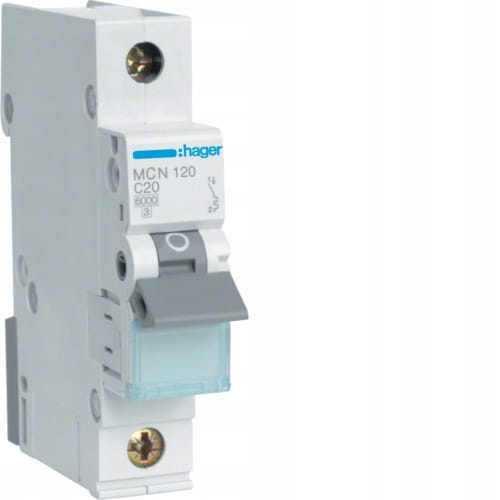

Wyłącznik nadprądowy C20 1P Hager

• MCN120E/HAG

MCB Wyłącznik nadprądowy Icn=6000A 1P C 20A

PARAMETRY TECHNICZNE:

Konstrukcja

• Liczba biegunów chronionych: 1
• Liczba biegunów: 1 P
• Układ biegunów: 1 P
• Charakterystyka wyzwalania: C

Charakterystyka elektryczna

• Częstotliwość: 50/60 Hz
• Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
• Typ napięcia zasilającego: AC
• Napięcie znamionowe łączeniowe Ue (AC): 230/400 V

Napięcie

• Znamionowe napięcie izolacji Ui: 500 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V

Prąd

• Prąd znamionowy In: 20 A
• Znam. zdolność wyłącz. zwarciowego Icn poniżej 230V AC zgodnie z IEC 60898-1: 6 kA
• Prąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kA
• Prąd znamionowy wyłączalny zwarciowy graniczny Icu dla ETIM (PN-EN 60947-2): 6 kA
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 5/10 In
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13/1,45 In

Moc

• Straty mocy na biegun dla prądu znamionowego: 2,1 W
• Całkowite straty mocy dla prądu znamionowego: 2,1 W

Wytrzymałość

• Wytrzymałość elektryczna (liczba cykli): 4000
• Wytrzymałość mechaniczna (liczba cykli): 20000

Wymiary

• Głębokość produktu: 70 mm
• Wysokość produktu: 83 mm
• Szerokość produktu: 17,5 mm

Instalacja / Montaż

• Moment dokręcający: 2,8 Nm

Podłączenie

• Przekrój przewodu sztywnego (drut) w zacisku: 1 / 35mm
• Przekrój przewodu elastycznego (linka) w zacisku: 1 / 25mm
• Rodzaj przyłącza: ze śrubą
• Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka): 1/25 mm
• Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut): 1/35 mm

Norma

• Norma: EN 60898-1
• Dyrektywa europejska WEEE: dotyczy

Bezpieczeństwo

• Stopień ochrony: IP20

Warunki użytkowania

• Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 2
• Temperatura robocza: -25 … 70 °C
• Klasa ograniczenia energii It.: 3
• Temperatura przechowywania/transportu: -25 … 80 °C
