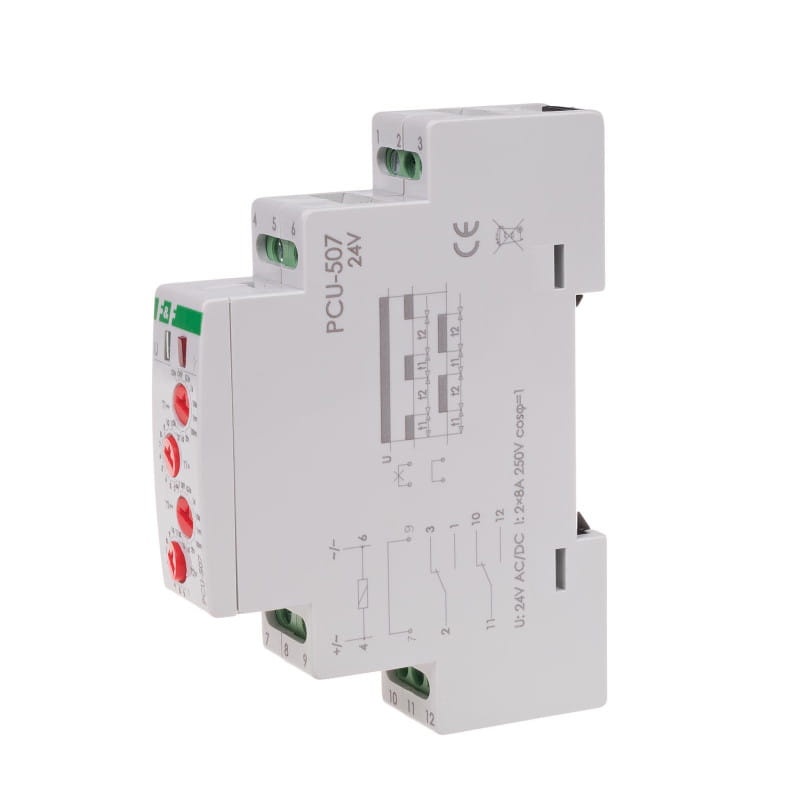

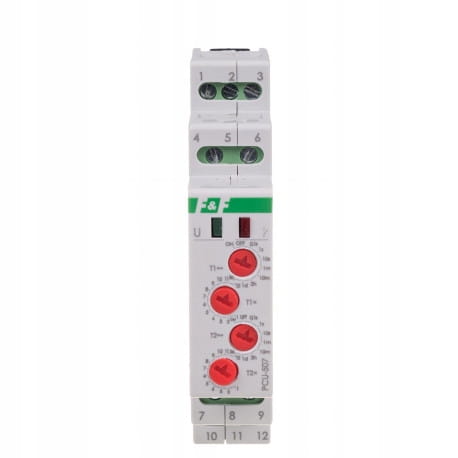

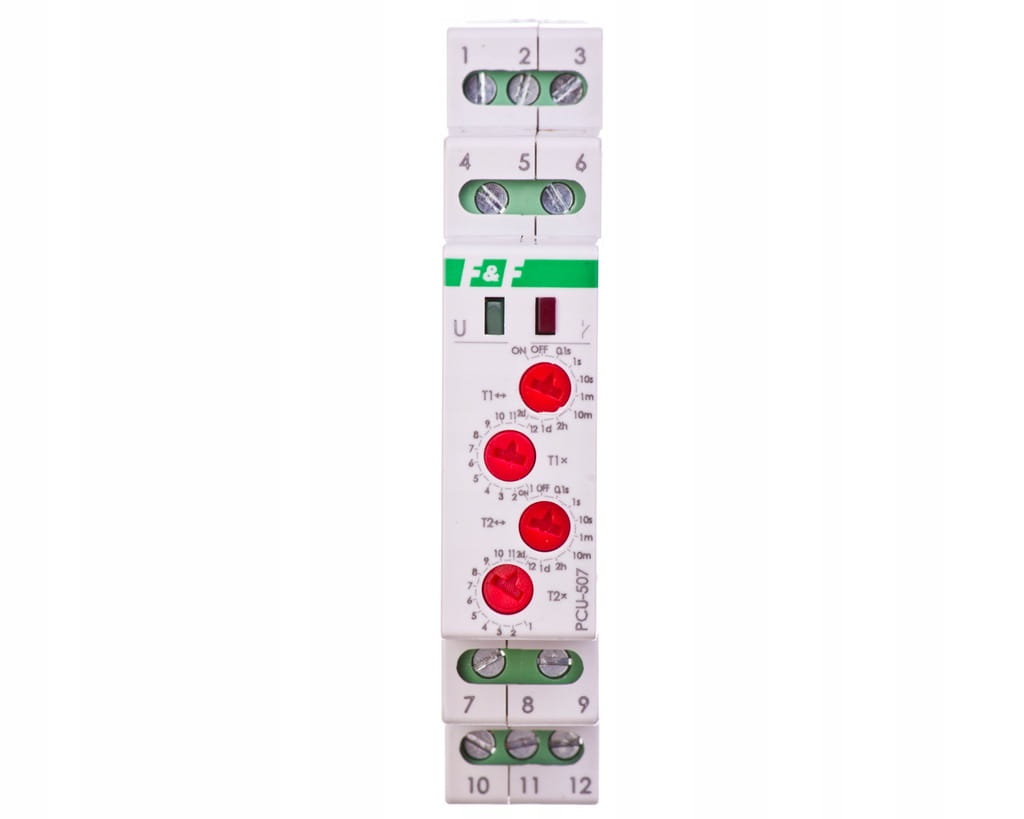

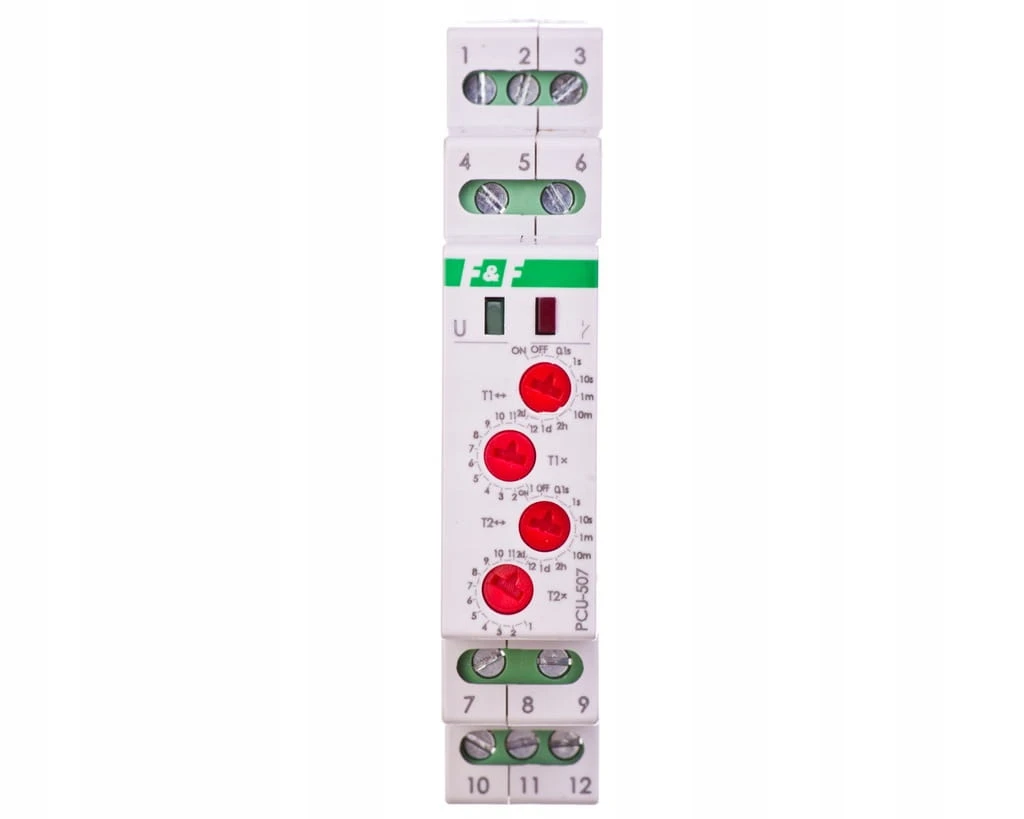

PRZEKAŻNIK CZASOWY

PCU-507 F&F

Dane techniczne:

Napięcie zasilania- 24 V AC/DC

Tryb pracy-praca cykliczna

Element wykonawczy- przekaźnik

Maksymalny prąd obciążenia- 2 × 8 A

Konfiguracja styków- 2 × NO/NC

Separacja styku- TAK

Opóźnienie zadziałania- 50 ms

Sygnalizacja stanu styku- LED czerwona

Czas działania - regulowany- 0,1 s ÷ 576 godz.

Sygnalizacja zasilania- LED zielona

Czas przerwy - regulowany- 0,1s ÷ 576 godz.

Przyłącze- zaciski śrubowe 2,5 mm²

Moment dokręcający-0,4 Nm

Pobór mocy-0,8 W

Temperatura pracy--25 ÷ 50 °C

Wymiary-1 moduł (18 mm)

Montaż-na szynie 35 mm

Stopień ochrony-IP20

Opis produktu

Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

Nastawa dwóch czasów t1 i t2 (czasu pracy i czasu przerwy).

Działanie

Funkcje:

*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE

Do czasu załączenia przekaźnika styki pozostają w pozycji 2-3 i 11-10. Po podaniu napięcia zasilającego styki zostają przełączony w pozycję 2-1 i 11-12 na czas t1. Po odmierzeniu czasu t1 styki powracają do pozycji 2-3 i 11-10 na czas t2. Sekwencja tych przełączeń realizowana jest cyklicznie.

*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE

Po podaniu napięcia zasilającego styki pozostają w pozycji 2-3 i 11-10 przez czas t1. Po odmierzeniu czasu t1 następuje przełączenie styków w pozycję 2-1 i 11-12 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 2-3 i 11-10. Sekwencja tych przełączeń realizowana jest cyklicznie.
