Jak podłączyć taśmę LED – poradnik krok po kroku

Taśmy LED to jedno z najpopularniejszych rozwiązań oświetleniowych stosowanych w domach, mieszkaniach i biurach. Są energooszczędne, a przez swoje wymiary - łatwe w montażu i pozwalają stworzyć nowoczesne oświetlenie dekoracyjne. Wiele osób zastanawia się jednak, jak podłączyć taśmę LED, aby działała prawidłowo i bezpiecznie.

W tym poradniku wyjaśniamy podłączenie taśmy LED, dobór zasilacza, łączenie kilku odcinków oraz instalację taśm RGB. Dowiesz się również, jak wykonać podłączenie taśmy LED bez lutowania oraz jakie błędy najczęściej pojawiają się podczas montażu.

Czym jest taśma LED i jak działa?

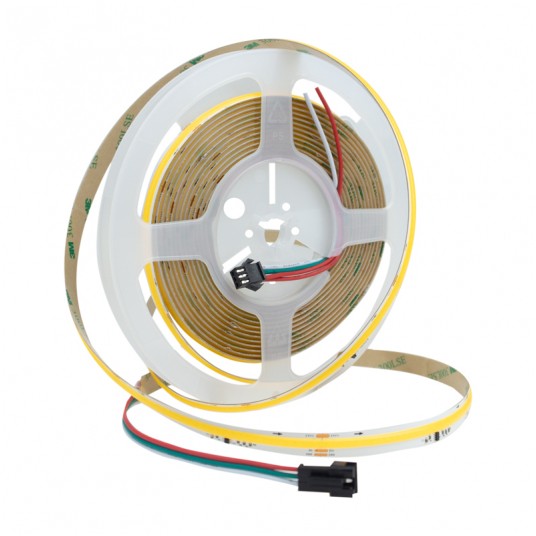

Taśma LED to elastyczny pasek z diodami LED zamontowanymi na płytce PCB. Najczęściej sprzedawana jest w rolkach o długości 5 metrów. Na taśmie znajdują się oznaczone miejsca cięcia, które umożliwiają dopasowanie długości do potrzeb instalacji.

Najczęściej spotykane typy taśm LED to:

taśmy LED jednokolorowe (np. ciepła biel lub neutralna biel)
taśmy LED RGB zmieniające kolory
taśmy LED RGB+W z dodatkową białą diodą

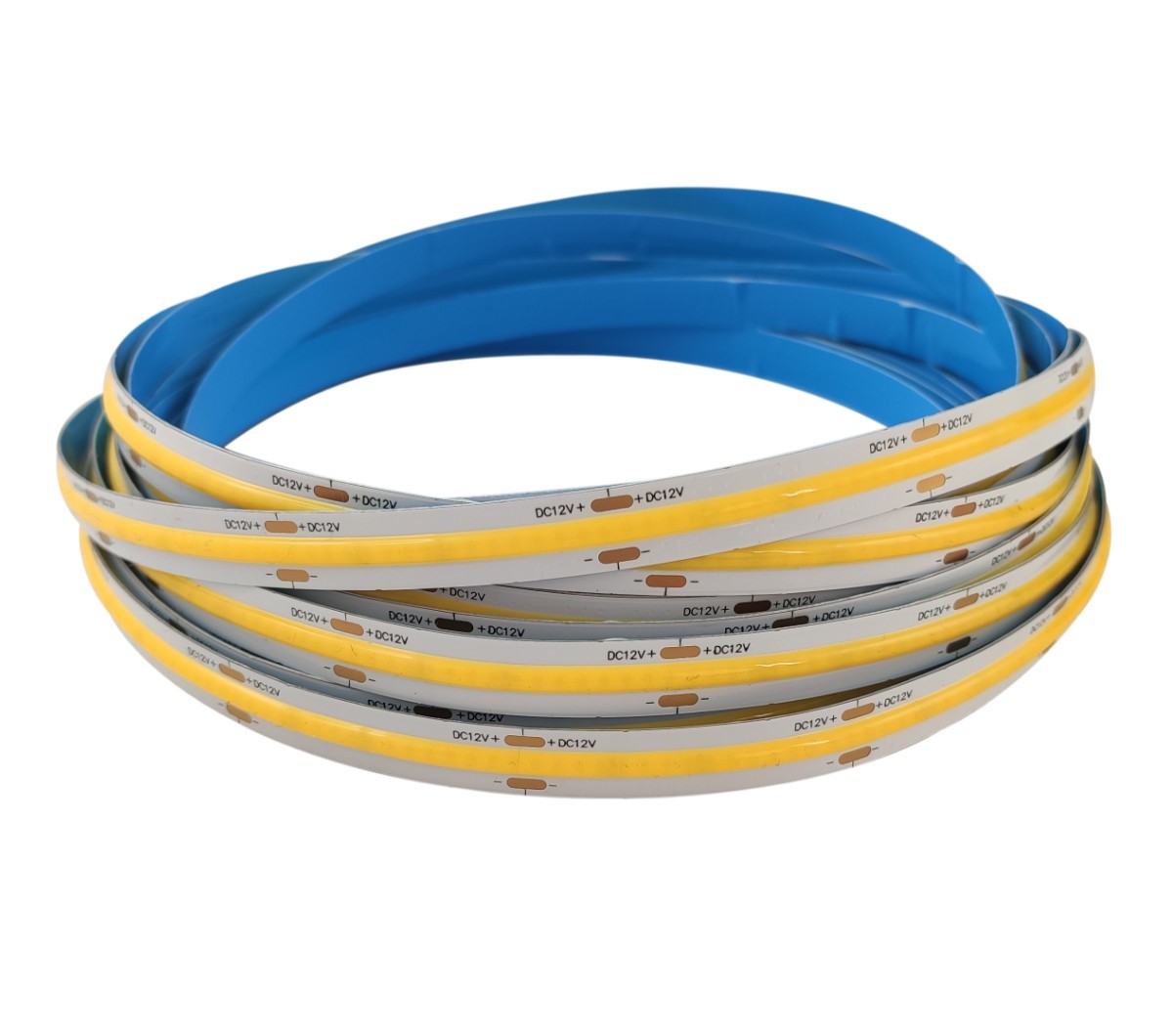

oraz taśmy COB - to takie w których nie uświadczymy pojedynczych diód, tylko na całej długości paska jest "jedna" dioda.

Podstawową informacją przy wyborze taśmy jest napięcie zasilania. Najczęściej spotyka się:

taśma LED 12V
taśma LED 24V

Prawidłowe podłączenie taśmy LED wymaga dopasowania odpowiedniego zasilacza LED oraz zachowania właściwej polaryzacji przewodów!

Co jest potrzebne do podłączenia taśmy LED

Zanim rozpoczniesz instalację, warto przygotować wszystkie elementy potrzebne do montażu.

Podstawowy zestaw do instalacji taśmy LED obejmuje:

taśmę LED - kupujemy odpowiedni odcinek
zasilacz LED - o właściwej mocy (wyrażane w watach)
przewody elektryczne - o odpowiednim przekroju i ilości żył
złączki LED lub lutownicę wraz z cyną
sterownik LED (kiedy chcemy sterować jasnością, efektami lub taśmami RGB)

Dodatkowo, ale ważne:

profile aluminiowe do LED - odbierają ciepło, wydłużając w ten sposób żywotność taśmy
klosze do profili - transparentne, mleczne, mrożone, czarne itp.
sterowanie pilotem lub aplikacją.

Dzięki temu podłączenie taśmy LED jest prostsze i bardziej estetyczne, a diody mają lepsze chłodzenie.

Jak podłączyć taśmę LED do zasilacza

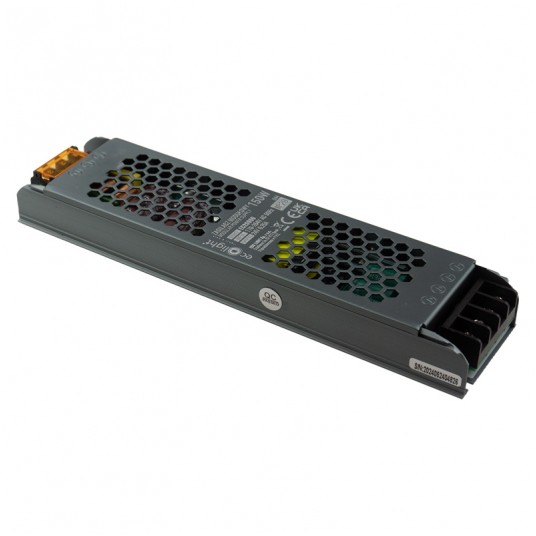

Jednym z najważniejszych etapów instalacji jest podłączenie taśmy LED do zasilacza. Zasilacz odpowiada za zamianę napięcia sieciowego 230V na bezpieczne napięcie 12V lub 24V. Często spotykany jest też pod nazwą transformator.

Przy wybraniu standardowej taśmy LED o jednej barwie światła, wystarczy nam przewód dwużyłowy - tak aby umożliwić podłączenie do taśmy dwóch biegunów: + i -

Schemat podłączenia wygląda następująco:

230V (N+L) → zasilacz LED → taśma LED

Krok 1 – sprawdź napięcie taśmy LED

Na opakowaniu lub samej taśmie znajdziesz informację o napięciu zasilania. Najczęściej będzie to 12V lub 24V DC.

Zasilacz musi mieć dokładnie takie samo napięcie wyjściowe - w innym przypadku podłączenie zasilacza może spowodować uszkodzenie diód taśmy natychmiast i bezpowrotnie!

Krok 2 – dobierz odpowiednią moc zasilacza

Aby prawidłowo wykonać podłączenie taśmy LED 12V lub 24V, należy obliczyć zapotrzebowanie na moc.

Przykład:

taśma LED pobiera 10 W na metr
instalacja ma 5 metrów

Obliczenie:

10 W × 5 m = 50 W

Zasilacz powinien mieć zapas około 20–30% mocy, więc w tym przypadku warto wybrać zasilacz około 60–70 W.

Krok 3 – podłącz przewody

Zazwyczaj taśmy LED posiadają kilka centymetrów przewodów na obu końcach - dla zwykłej taśmy powinien to być czerwony i czarny, czyli:

+ (plus)
– (minus)

Podczas montażu należy zachować właściwą polaryzację przewodów to jest: minus do minusa, plus do plusa.

Często te kilka centymetrów przewodu nie wystarcza i jesteśmy zmuszeni przewód przedłużyć - wtedy z pomocą przychodzą złączki WAGO przelotowe, lutowanie cyną + rurka termokurczliwa lub tradycyjne kostki łączeniowe.

Krok 4 – podłącz zasilacz do sieci

Po podłączeniu przewodów można włączyć zasilacz do sieci 230V. Często można spotkać zasilacze impulsowe, które nie posiadają przewodu w kierunku 230V, dlatego należy wtedy taki przewód dorobić - będzie to przewód 3-żyłowy, L,N, oraz PE. Podpinamy zgodnie z oznaczeniami na zasilaczu. Jeśli wszystko zostało wykonane poprawnie, taśma LED powinna się zaświecić.

Montaż taśmy LED 12V krok po kroku

Najczęściej stosowane w domowych instalacjach są taśmy LED 12V. Ich montaż jest stosunkowo prosty, jednak wymaga zgrania ze sobą kilku parametrów.

Wygląda to następująco:

Do miejsca w którym chcemy aby znajdował się pasek LED, docinamy profil aluminiowy o odpowiednim kształcie - może to być narożny, podtynkowy, natynkowy itd. Uwzględniamy w tym, aby z jednej strony zostawić przewody zasilające. Profil można zainstalować na kleju lub wkrętami w zależności od rodzaju podłoża.
Przytnij taśmę LED na żądaną długość w oznaczonym miejscu (są to miedziane ścieżki, często z symbolem nożyczek obok).
Przygotuj przewody zasilające, odizoluj je i ustal który to będzie plus, a który minus.
Przylutuj przewody lub użyj złączek LED - przy użyciu złączek LED zasilających, które mają przy sobie przewód, mogą się przydać szybkozłączki.
Podłącz przewody do zasilacza - pamiętaj o właściwej polaryzacji
Sprawdź poprawność podłączenia przewodów do taśmy LED oraz do zasilacza
Podłącz zasilacz, upewniając się że przewody są dobrze dokręcone, włącz zasilanie.

Tak wykonane podłączenie taśmy LED 12V zapewni stabilną i bezpieczną pracę instalacji.

Jak połączyć taśmy LED

Często jedna rolka taśmy LED nie wystarcza do wykonania całej instalacji. W takiej sytuacji konieczne jest połączenie kilku odcinków taśmy LED.

Istnieją dwa najpopularniejsze sposoby:

Łączenie taśmy LED przez lutowanie

To najbardziej trwała metoda.

Proces wygląda tak:

Przytnij taśmę w miejscu oznaczonym nożyczkami
Odsłoń ścieżki lutownicze
Przylutuj przewody, lub taśmę do taśmy
Połącz przewody z kolejnym odcinkiem taśmy.

Lutowanie zapewnia bardzo dobre przewodzenie prądu i trwałość połączenia, jednak wymaga pewnego doświadczenia - ścieżki są wąskie i delikatne, a przepalenie ich może spowodować uszkodzenie taśmy

Łączenie taśm LED za pomocą złączek

Jeśli nie masz lutownicy, możesz zastosować specjalne złączki LED.

Wystarczy:

wsunąć końcówki jednej i drugiej taśmy do złączki
zamknąć zatrzask np. przy użyciu kombinerek

Dzięki temu jak połączyć taśmy LED staje się bardzo prostym zadaniem nawet dla początkujących.

Wady złączek:

- zajmują więcej miejsca, przez co nie zmieszczą się w każdym profilu aluminiowym

- przy dużym obciążeniu, mogą się przegrzewać

Jak podłączyć taśmę LED RGB

Taśmy RGB pozwalają uzyskać wiele kolorów światła, zmiksowanego z RED, GREEN, BLUE. Aby jednak działały prawidłowo, wymagają dodatkowego urządzenia – sterownika RGB.

Schemat instalacji wygląda tak:

230V → zasilacz LED → sterownik RGB → taśma LED RGB

Taśma RGB posiada cztery przewody:

- (zasilanie)
R (czerwony)
G (zielony)
B (niebieski)

Podczas instalacji należy podłączyć każdy przewód do odpowiedniego złącza w sterowniku.

Po prawidłowym wykonaniu podłączenia taśmy LED RGB można sterować kolorem światła za pomocą:

pilota
aplikacji mobilnej
systemu smart home.

Taśmy LED RGB są często stosowane w pokojach gamingowych, dla młodzieży lub każdego kto chce nadać swojemu pomieszczeniu trochę 'koloru' :)

Minusem tych taśm, jest brak koloru BIAŁEGO, możemy się jedynie próbować zadowolić odcieniami żółtego.

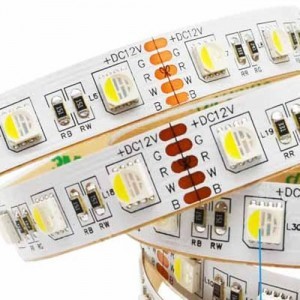

Z pomocą przychodzą wtedy taśmy LED RGBW które dodatkowo posiadają diodę WHITE w wersji 3000K, 4000K lub 6500K - ciepły, neutralny oraz zimny biały.

Kolejna dioda w układzie wymusza też użycie dodatkowej ścieżki, przez co pasek ten ma nie 4, ale aż 5 ścieżek, co dodatkowo utrudnia lutowanie przez zagęszczenie ścieżek na płytce, oraz zwiększa szerokość taśmy.

Podłączenie taśmy LED bez lutowania - rodzaje złączek

Nie każdy chce korzystać z lutownicy. Na szczęście możliwe jest podłączenie taśmy LED bez lutowania.

W tym celu stosuje się specjalne złączki LED, które umożliwiają szybkie połączenie taśmy.

Najpopularniejsze rodzaje złączek to:

złączki proste
złączki kątowe

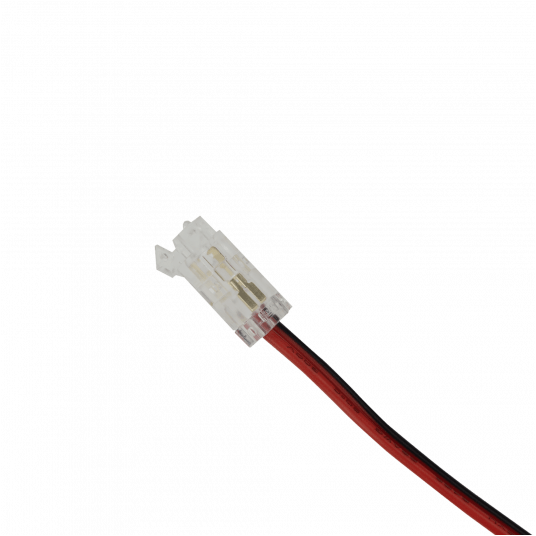

złączki z przewodem.

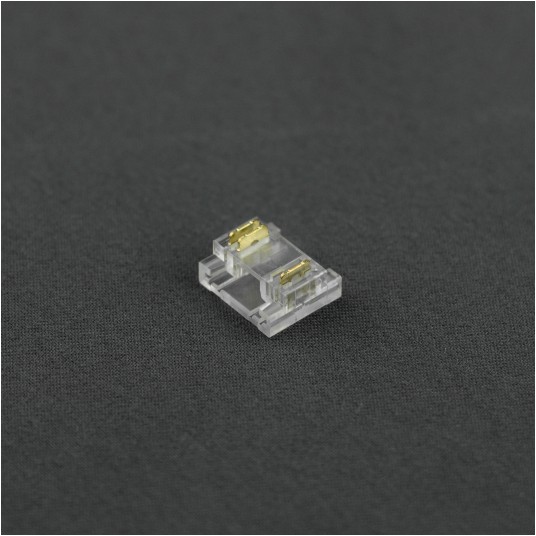

Złączki dzielimy także na złączki zatrzaskowe, oraz popularne od jakiegoś czasu - złączki przekłuwające.

Różnice?

Złączki zatrzaskowe nie uszkadzają paska, jest możliwe ich ponowne użycie, za to gorzej przewodzą.

Złączki przekłuwające, jak sama nazwa wskazuje - przekłuwają taśmę LED, bez możliwości odwrotu (w razie pomyłki należy uciąć taśmę w następnym możliwym miejscu i dołożyć brakujące centymetry)

Najczęstsze błędy przy podłączaniu taśmy LED

Podczas montażu taśm LED często pojawiają się drobne błędy, które mogą powodować problemy z działaniem instalacji.

Zbyt słaby zasilacz

Jeśli zasilacz ma zbyt małą moc, taśma LED może:

świecić słabiej
migotać
wyłączać się.

Sam zasilacz za to może w takim układzie się przegrzewać.

Dlatego zawsze warto pozostawić 20–30% zapasu mocy.

Odwrotna polaryzacja

Jeśli przewody plus i minus zostaną podłączone odwrotnie, taśma LED nie będzie działać.

Na szczęście w większości przypadków nie powoduje to uszkodzenia taśmy.

Zbyt długie odcinki taśmy

Standardowa rolka taśmy LED ma długość 5 metrów. Podłączenie dłuższego odcinka bez dodatkowego zasilania może powodować spadek napięcia, a co za tym idzie, taśma będzie na początku świecić jaśniej niż na końcu.

Istnieją na to sposoby , między innymi przy odcinkach do 10m, możemy zasilić taśmę LED również z drugiego końca, co wyrówna spadek napięcia.

Jednak jeśli planujemy dłuższe odcinki, trzeba dokładniej zaplanować punkty w których taśma zostanie zasilona. Oraz zdecydować się na taśmę LED 24V, która ma większą tolerancję na spadki napięcia :)

Brak chłodzenia

Taśmy LED najlepiej montować w profilach aluminiowych, które odprowadzają ciepło i wydłużają żywotność diod, a zasilacze zostawiać w miejscach w których może zachodzić wymiana powietrza, a najlepiej takich z dostępnem dla człowieka bez wyburzania połowy ściany w razie awarii :)

FAQ – najczęściej zadawane pytania

Jak podłączyć taśmę LED do prądu?

Taśma LED nie może być podłączona bezpośrednio do sieci 230V. Należy użyć zasilacza LED, który obniża napięcie do 12V lub 24V.

Czy taśmę LED można podłączyć bez zasilacza?

Nie. Taśmy LED wymagają odpowiedniego zasilacza dopasowanego do napięcia instalacji.

Ile metrów taśmy LED można podłączyć do jednego zasilacza?

Zależy to od mocy taśmy i mocy zasilacza. Najczęściej jeden zasilacz obsługuje 5 metrów taśmy LED, ale przy większej mocy można podłączyć więcej.

Czy można łączyć kilka taśm LED?

Tak. Taśmy LED można łączyć za pomocą lutowania lub specjalnych złączek, jednak uważająć na spadki napięcia i długość maksymalną.

Czy taśmę LED można przycinać?

Tak. Taśmy LED można przycinać w miejscach oznaczonych symbolem nożyczek - istnieją także taśmy 'FREECUT' które można ciąć dowolnie

Podsumowanie

Podłączenie taśmy LED nie jest skomplikowane, jeśli zna się podstawowe zasady instalacji. Najważniejsze jest dobranie odpowiedniego zasilacza, zachowanie właściwej polaryzacji przewodów oraz prawidłowe łączenie odcinków taśmy.

Jeśli wiesz już jak podłączyć taśmę LED, możesz samodzielnie stworzyć efektowne oświetlenie w kuchni, salonie lub sypialni. Niezależnie od tego, czy wykonujesz podłączenie taśmy LED 12V, instalację RGB czy podłączenie taśmy LED bez lutowania, odpowiedni montaż zapewni długą i bezproblemową pracę oświetlenia.
